剩余电流式电气火灾监控探测器
返回列表
产品概述

概述

CYF1 电气火灾监控系统是我公司综合采用国际先进技术设计,研发的新型电气火灾监控报警系统,系统通过配电回路和用电的漏电、过电流、温升等火灾危险参数实施监控和管理,从而达到预防电气火灾的发生。

电气火灾监控系统是采用嵌入计算技术,剩余电流检测技术,温度检测技术,通过现场总线通讯方式组成的电气火灾监控系统,具有结构简单、安装方便、可靠性强、适应性广的优点,所有技术指标全部满足并优于 GB14287-2005 国家标准的要求。求系统产品广泛应用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电的安全防火保护。


设计应用

电气火灾监控设备 (NDF9)

满足国家标准 GB14287.1-2005( 电气火灾监控系统 ) 第一部分 :( 电气火灾监控设备 ) 型号 :CYF9-B 容量 :512 个单元 , 通过 CHA 总线监控管理每台CYF 各系列监控器。


电气火灾监控设备 ( 现场监控探测器 )

满足国家标准 GB14287.2-2005( 电气火灾监控系统 ) 第二部分 :( 剩余电流式火灾监控探测器 ) 或 ( 第三部分测温式电气火灾监控火灾探测器 ) 型号 : 监控探测 CYF

为独立式监控探测器 , 可单独使用 , 也可通过 CAN 总线接受监控中心主机 (CYF9) 的控制与管理。

安装 :A、配电箱 ( 柜 ) 内部安装 ;B、配电箱 ( 柜 ) 外部安装 ;C 配电箱 ( 柜 ) 厂家成套形式等。


探测器 CYFY、CYFF、CYFT 专为 CYF 监控探测器配套使用。

选型 : 剩余电流探测器 ( 根据负载电缆总界面积选择合适内径的剩余电流探测器 )。

过电流探测器 ( 根据负载回路电流和导线载面积选择合适的过电流探测器 );

温度传感器 ( 监测包括线缆在内的配点装置中关键部位的温度 )。


通信传输线路

传输介质 : 通讯距离小于 500m 可采用绞线 , 推荐使用屏蔽双绞线或光纤等 ; 按消防管理要求敷设。

辅助材料 : 总线短路隔离器 ( 宜高置 ), 中继器、分之器、具体可施工现场配置。

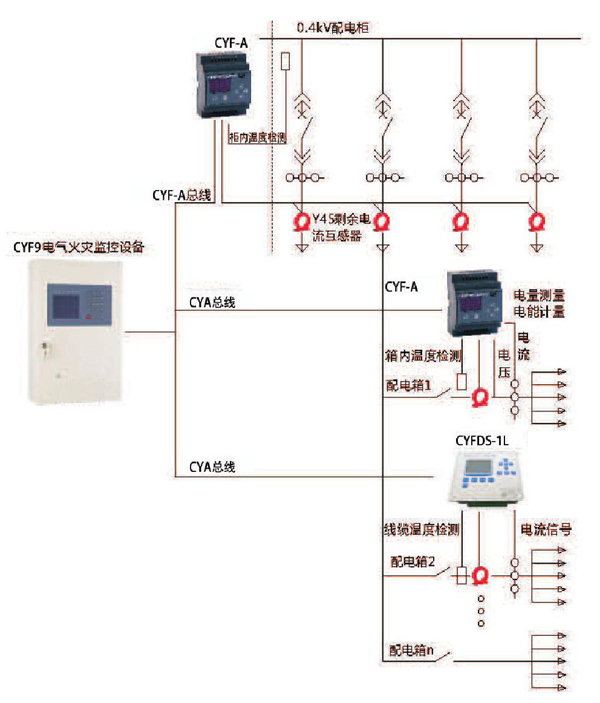

系统结构


CYF1 电气火灾监控系统采用设备层、通讯层、管理层、管理层三层分布式设计 , 实现分散控制、集中管理。

针对中大型区域监控可采用区域化多级监控设备进行级联 , 实现统一的操作和设置 , 并分区域显示、报警。

针对中小型区域监控采用单一监控设备实现整体式监控系统 , 各个安装区域内的探测器信号全部统一送至监控设备 , 集中进行处理 , 集中显示、报警及管理 , 系统性价比高。

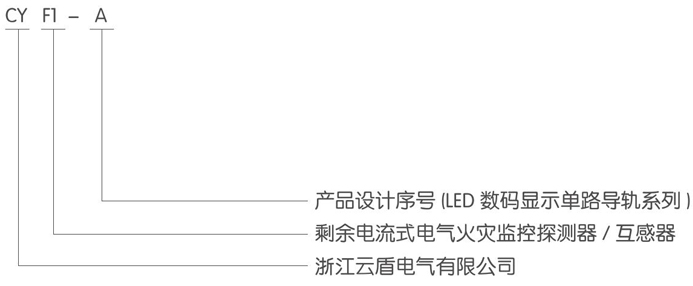

型号含义

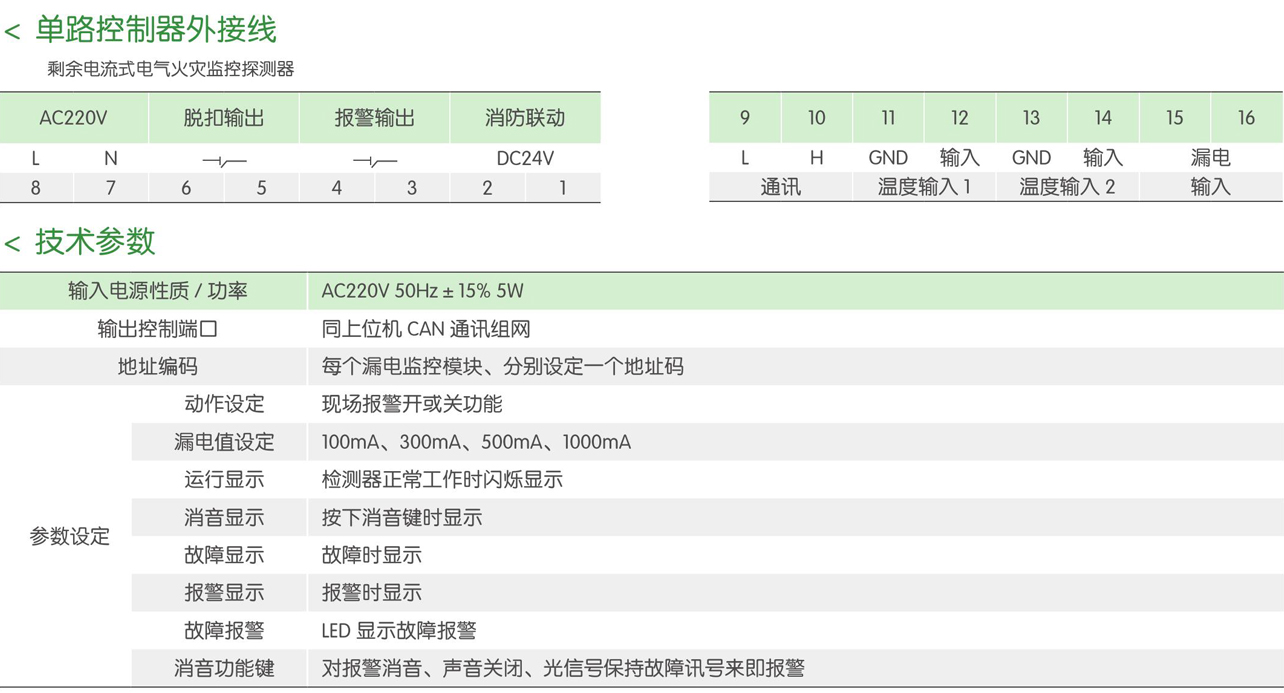

技术参数

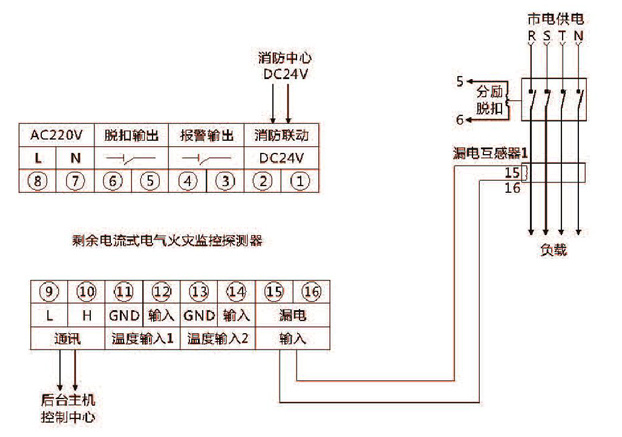

外形及安装尺寸举例
