CYSM 系列塑壳断路器
返回列表
产品概述

使用范围

CYSM系列塑壳断路器(以下简称断路器),是本公司采取国际先进设计制造研制开发的新型断路器之一。该产品具有体积小,高分断、飞弧短(部分规格零飞弧)、抗震动性好,是陆地及船舶使用的理想产品,是塑料外壳式断路器的更新换代产品,适用于交流 50Hz,额定工作电压 400V,额定绝缘电压 690V(ZQM1-63 为 500V),额定工作电压至 800A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠压保护功能,能保护线路和电源设备不受损坏。


分类

1. 按产品级数:按产品级数分为三级和四级。四级产品中中性级(N 级)的形式分四种;

A:N 级不安装过电流脱扣元件,且 N  级始终接通,不与其他三级一起分合。

B: N 级不安装过电流脱扣元件,且 N  级与其他三级一起分合(N 级先合后分)。

C: N 级安装过电流脱扣元件,且 N 级与其他三级一起分合(N 级先合后分)。

D: N 级安装过电流脱扣元件,且 N 级始终接通,不与其他三级一起分合。

2. 按断路器额定极限短路分断能力级别分:L: 标准型 ;M: 较高分断型 H: 高分断型

3. 按操作方式分:手柄直接操作、旋转式手柄操作、电动操作;

4. 按接线方式分:板前接线、板后接线、插入式接线;

5. 按安装方式分:固定式(垂直安装或水平安装)、插入式;

6. 按用途分:配电用、电机保护用;

7. 按过电流脱扣器形式分:电磁式、热电磁式;

8. 按是否带附件分:带附件、不带附件;

附件分内部附件和外部附件;内部附件有分励脱扣器、欠电压脱扣器、辅助触头盒报警触头四种;外部附件有转动手柄操作机构、电动操作机构、联锁机构及接线端子排等。

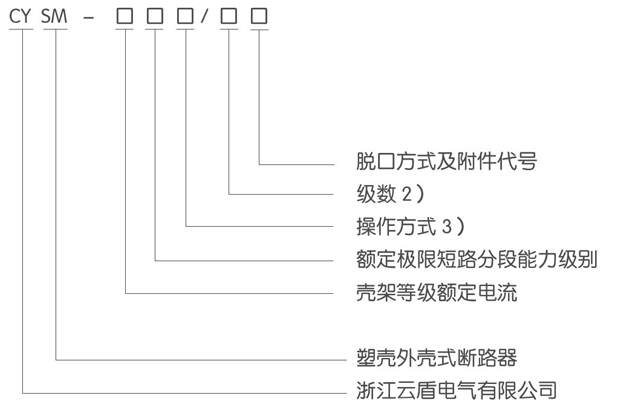

型号含义


注:

2) 三级产品无代号;四级时用 3N 表示。

3) 手柄直接操作无代号;点击操作用 P 表示;转动手柄操作用 Z 表示


技术参数
外形及安装尺寸举例
