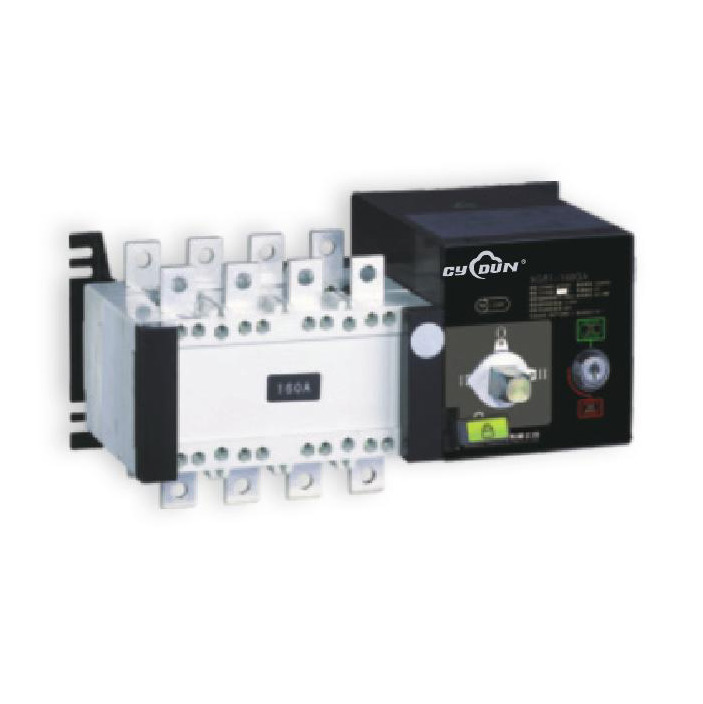

CYS1 系列隔离型双电源自动转换开关
返回列表
产品概述

概述

CYS1 系列隔离型双电源自动换开关主要用于交流 50Hz, 额定电压 380V, 控制额定电压 220V,额定电流 16 至 3200A 的配电或发电机网络中的一主一备或互为主备切换系统及市电和发电组的负荷切换。同时亦可用于不频繁接通与断电路及线路的隔离之用。

产品广泛应用于消防、医院、银行、高展建筑等不允许断电的供电场所的输、 配电系统及自动化系统。


符合标准

● CYS1 系列双电源自动转换开关符合下列标准 :

●国际标准 :

IEC60947-1(1998)《低压开关设备和控制设备第,一部分总则》

IEC60947-3(1999) 《低压开关设备和控制设备、开关、隔离器、开关及熔斯器组合电器》

IEC60947-6(1999)《低压开关设备和控制设备多功能开关自动转换开关电器》

●国家标准 :

GB/T4048.1- 2002《低压开关设备和控制设备总则》

GB14048.3-20002《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》

GB14048.11-2002《低压开关设备和控制设备多功能电器第 1 篇 : 自动转换开关电器》


型号含义


技术参数

●采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术,基本实现零飞弧 ( 无灭弧罩 );

●采用可靠的机械联锁和电气联锁,执行元件采用独。立的负荷隔离开关,使用可靠 ;

●采用过零技术,紧急情况下可强制置零 ( 同时切断两路电源 ) , 满足消防联动需要 ;

●执行负荷隔离开关切换采用单一电动机驱动,切换可靠平稳、无噪音、冲击力小 ;

●操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流稳定工作无需提供工作电流,节能显著 ;

●执行负荷隔离开关带有。机械联锁装置,保证常用、备用电源工作可靠互不干涉 ;

●具有明显通断位置指示、挂锁等功能,可靠实现电源与负裁间的隔离 ;

●性能好 . 自动化程度高,可靠性高,使用寿命 8000 次以上 :

●机电一。体。化设计,开关转换准确、灵活、顺畅,采用国际先进的逻辑控制技术,抗干扰能力强,对外无干扰 ;

●具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开三种稳定工作 (I-0-II);

●安装方便,控制回路采用接插式端子连接 ;

●四种操作功能 : 紧急手动操作、电子远程控制操作、自动控制状态时紧急断开操作、自动控制操作。


外形及安装尺寸举例

CYS1-100A~1600A 自动转换开关安装尺寸图
